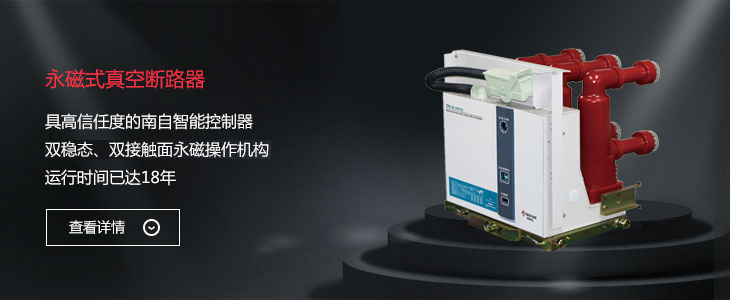

永磁式真空断路器

产品特点

  • 帝森南自永磁操作机构；
  • 具高信任度的帝森南自智能控制器；
  • 配西门子或由帝森南自监制的机械寿命达4万次真空灭弧室；
  • 公司生产体系通过西门子验收，并授予“原厂配套”证书；
  • 1998年通过西高所型式试验，国内实际运行时间近20年；
  • 机构机械寿命12万次；
  • 可选配OLM-NZ1型智能在线监测装置，实现智能化。
返回顶部

结构特点

  • ZN139-12/D户内真空断路器总体结构为永磁操动机构与灭弧室前后布置形式。主导电回路部分为三相落地式结构。其主回路采用复合绝缘方式。
  • 本产品的永磁操动机构采用全新的工作原理和结构，解决了永磁场的吸合力，在分闸的初始阶段对分闸的阻碍，匹配于真空灭弧室的特性要求。永磁操动机构通过主传动轴驱动主拐臂，直接操作开关的分合，省去了传统操动机构中复杂、易损的储能和锁扣装置，简化了传动环节，从而实现高可靠，长寿命。
  • ZN139-12/D真空断路器可根据用户要求，制作成固定安装单元，也可配用专用推进机构组成手车单元使用。
返回顶部

主要规格及技术参数

断路器主要规格及技术参数

序号 名称 单位 参数
1 额定电压 kV 12
2 额定工频耐受电压（1 min) kV 42/48
3 额定雷电冲击／断口耐受电压（峰值） kV 75/85
4 额定频率 Hz 50
5 额定电流 A 630-2500 630-3150 1250~4000*
6 额定短路开断电流 kA 20　25 31.5 40
7 额定短路关合电流 kA 50　63 80 100
8 额定峰值耐受电流 kA 50　63 80 100
9 额定热稳定电流（有效值） kA 20　25 31.5 40
10 额定短路持续时间 s 4
11 额定短路开断电流次数 次 30 30 20
12 机械寿命 次 30000/40000
13 额定电流开断次数（电寿命） 次 30000/40000
14 永磁机构机械寿命 次 120000 120000 100000
